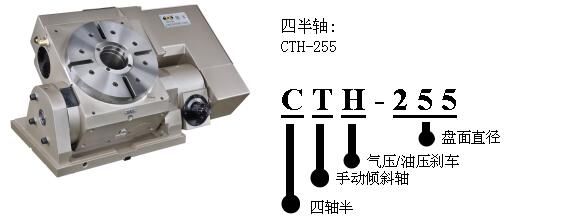

盘面直径

mm

Ø255

盘面中心孔直径

mm

Ø80H7

中心孔贯穿直径

mm

Ø80

中心高度(垂直)

mm

185

总高度(水平)

mm

252.2

总高度(垂直)

mm

578.6

可傾斜角度(無裝治具)

deg

0°~105°

盘面T型槽宽度

mm

12H7

底部导键宽度

mm

Ø18(圓鍵)

轴向

/

倾斜轴

旋转轴

最小设定单位

deg

0.001°

/

伺服马达型号

FANUC

α4i / ß8is(限直轴)

手动

三菱

HF-54S/104S

减速比

-

1:72

/

盘面最大转速(以FANUCα电机计算)

rpm

33.3

/

分割精度

deg

15

/

重覆精度

deg

4

/

鎖緊扭力

油壓 20~30kg/cm²

kg-m

35

-

容许工件荷重

水平

kg

150

傾斜 (0º~90º)

kg

80

蝸輪容許扭矩

kg.m

380

/

转台重量(不含马达)

kg

165

外观尺寸图纸

-
